Ефективна вентиляція у санвузлах та сучасних ванних кімнатах безпосередньо впливає на загальну довговічність дорогого ремонту та здоров’я мешканців, оскільки вчасно запобігає накопиченню зайвої вологи. Використання витяжних пристроїв, оснащених електронним таймером, дозволяє автоматизувати процес оновлення повітря навіть після того, як людина залишила приміщення. Таке рішення забезпечує повне видалення пари та сторонніх запахів, мінімізуючи при цьому витрати електроенергії та рівень шуму в оселі. Якісна робота витяжки створює затишок у вашому домі.
Технічні параметри та функціональна логіка модулів затримки
Принципова відмінність моделей із таймером полягає у наявності плати керування, яка потребує постійного живлення для відліку часу після розмикання основного контакту. Точність.
| Напруга живлення | 230 В / 50 Гц |
| Клас захисту корпуса | IP44 або IP45 |
| Діапазон таймера | 2 — 30 хвилин |
| Максимальна потужність | до 25-30 Вт |
Типова логіка роботи пристрою базується на двох алгоритмах. Перший — затримка вимкнення, коли вентилятор активується разом зі світлом і продовжує обертатися протягом встановленого інтервалу після натискання клавіші вимкнення. Другий — затримка ввімкнення, що є дуже корисною для короткочасних відвідувань санвузла. У цьому режимі двигун запускається лише через 2-3 хвилини перебування людини в зоні контролю, що дозволяє уникнути зайвого шуму та зносу обладнання під час швидкого миття рук чи коротких візитів. Користувач може самостійно обирати ці налаштування залежно від технічних можливостей конкретної плати керування, інтегрованої в корпус приладу брендом.
Більшість сучасних моделей підтримують регулювання часу в діапазоні від 2 до 30 хвилин. Це дозволяє гнучко підлаштувати систему під об’єм приміщення та рівень вологості. Важливо, що вся електроніка надійно захищена спеціальним лаковим покриттям для роботи в агресивному вологому середовищі. Це гарантує стабільність роботи схеми навіть при постійній присутності пари та конденсату на стінках повітроводу. Такий захист запобігає окисленню контактів.
Інструментарій та матеріали для безпечного монтажу

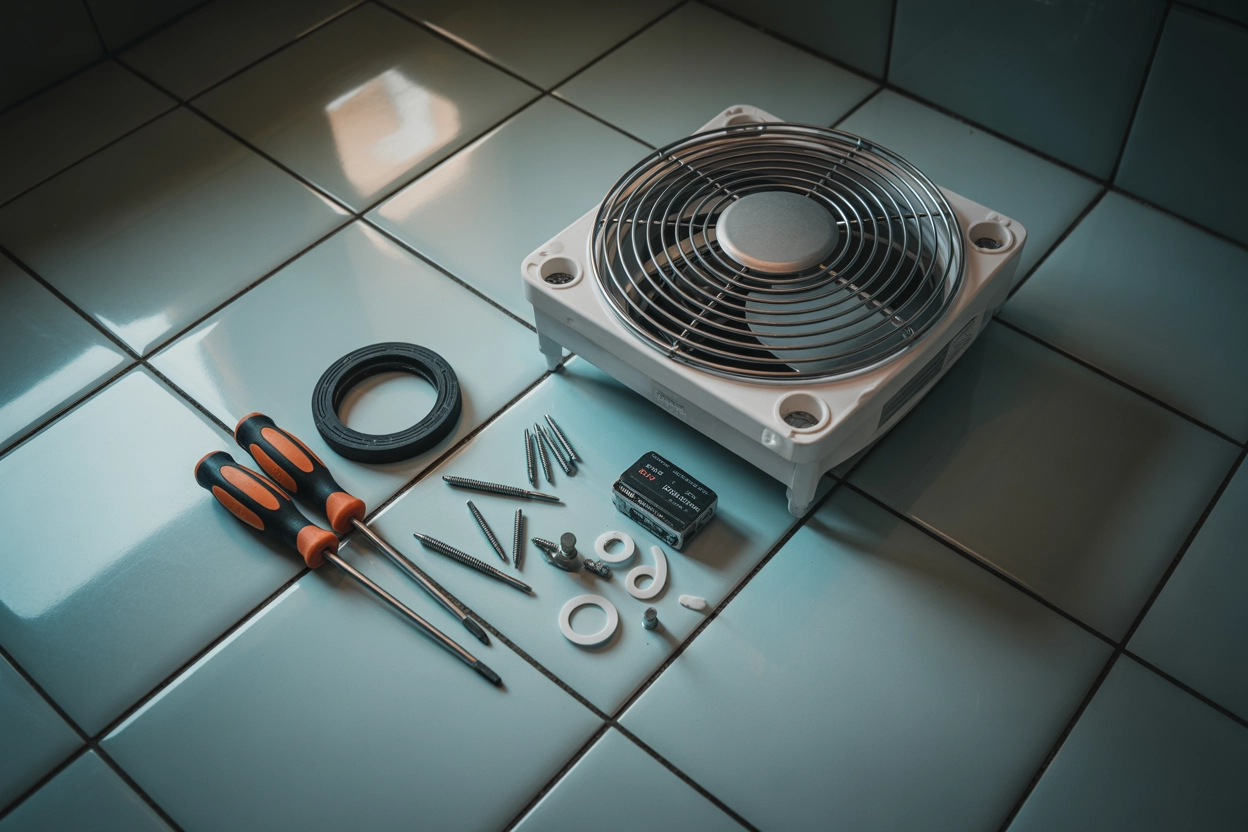

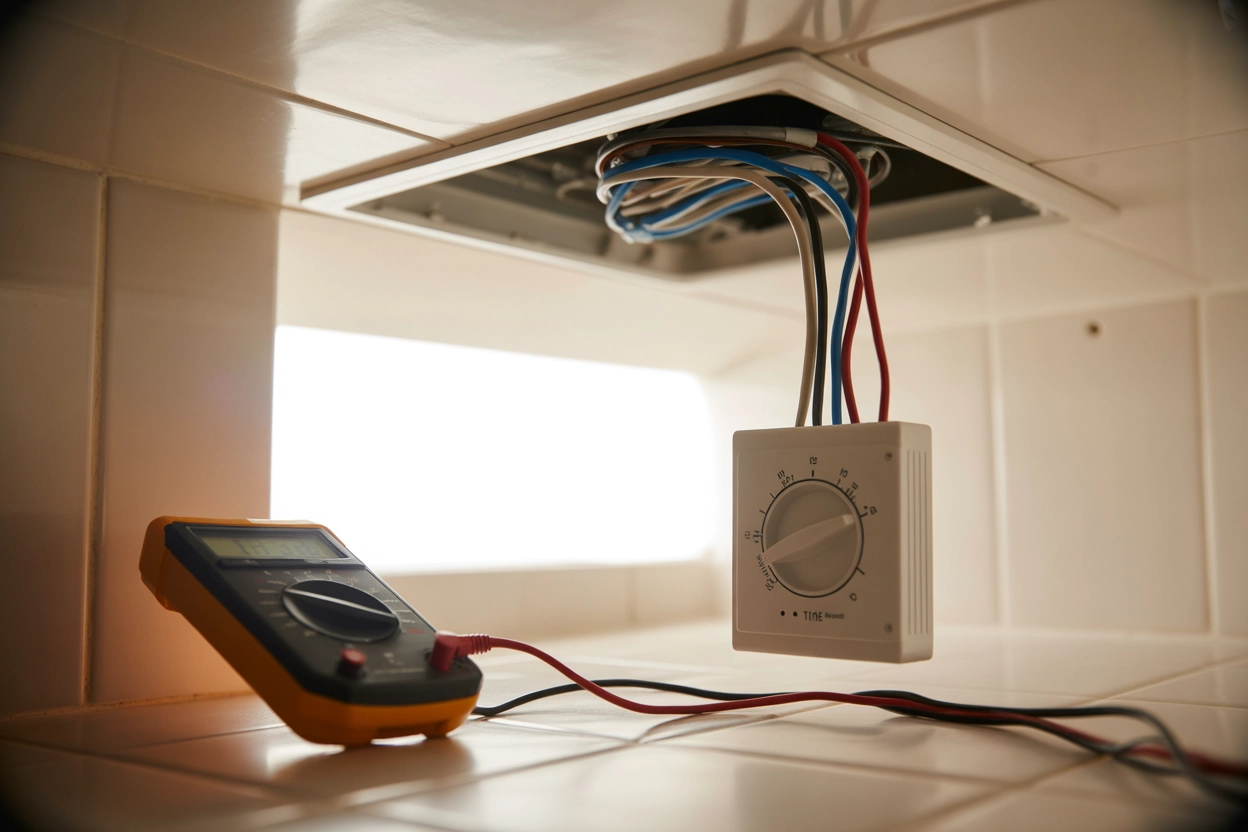

Якісне підключення вимагає підготовки специфічного набору засобів, серед яких обов’язковими є індикаторна викрутка або мультиметр для точного визначення фазного проводу. Нехтування цим етапом може призвести до неправильної комутації плати. Також слід заздалегідь подбати про наявність витратних матеріалів для надійного кріплення вентилятора.
Необхідні матеріали:
- Кабель ВВГ. Використовуйте провід перетином 3х1.5 мм.
- Клемні колодки. Для безпечного з’єднання дротів.
- Дюбелі. Забезпечують жорстке кріплення корпусу.
- Будівельний ніж. Потрібен для зняття ізоляції.
- Викрутки. Мають бути з ізольованими ручками.
Використання трижильного проводу є критичною умовою, оскільки для роботи таймера потрібно підвести окрему фазу, яка не переривається вимикачем світла. Окрім постійної фази, до пристрою підключається нейтраль та сигнальний провід від клавіші керування. Така конфігурація дозволяє мікропроцесору отримувати живлення навіть тоді, коли світло вже вимкнено. Якісна ізоляція та правильний переріз кабелю запобігають перегріву контактів та гарантують пожежну безпеку системи. Використовуйте тільки сертифіковані дроти, що відповідають стандартам України для вологих зон. Завжди купуйте кабель із запасом довжини для монтажу. Деталі на https://www.google.com/search?q=vents-shop.com.ua.
Важливо пам’ятати, що всі роботи проводяться при повністю відключеній напрузі на розподільчому щитку для запобігання ураженню електричним струмом майстра.
Конфігурації під’єднання до електромережі через вимикач
Більшість побутових моделей мають на клемній колодці три контакти: L, N та LT. Позначення L відповідає за постійну фазу, яка живить електроніку. N — це робочий нуль, а LT або S — сигнальний вхід, на який подається напруга після натискання клавіші вимикача. Розуміння цієї схеми є ключовим для правильного функціонування затримки. Якщо переплутати фази, пристрій може працювати нестабільно або взагалі не вмикатися. Потрібна увага.
Послідовність з’єднання:
- Об’єднання нулів. З’єднайте нульові жили від мережі та вентилятора в розподільчій коробці.
- Пряма фаза. Підключіть дріт з постійною напругою до клеми L на платі керування приладу.
- Керуючий сигнал. Проведіть фазну жилу через вимикач до контакту LT для запуску таймера.
Підключення до одноклавішного вимикача передбачає, що вентилятор запускається одночасно з лампами. Це найпростіший метод, проте він не завжди зручний, оскільки витяжка працюватиме навіть під час коротких візитів у ванну кімнату.
Використання двоклавішного вимикача дає значно більше контролю, оскільки дозволяє активувати вентилятор незалежно від освітлення. У цьому випадку одна клавіша подає живлення на лампи, а друга — на сигнальний контакт LT. Це ідеально підходить для ситуацій, коли потрібно провітрити приміщення без ввімкнення світла. При такому підключенні таймер все одно відпрацює свій цикл після вимкнення клавіші, оскільки постійна фаза L продовжує живити плату. Такий підхід вважається найбільш професійним та енергоефективним, адже користувач сам вирішує, коли саме потрібна циркуляція повітря. Монтаж у коробці при цьому стає дещо складнішим через більшу кількість з’єднань, але результат того вартий для вашого комфорту. Ви зможете регулювати мікроклімат максимально гнучко та економити ресурс пристрою. Обирайте якісні вимикачі на сайтах як vencon.ua для гарантії безпеки.
Завжди перевіряйте надійність затискання дротів у клемнику, щоб уникнути іскріння під час тривалої роботи електричного двигуна.

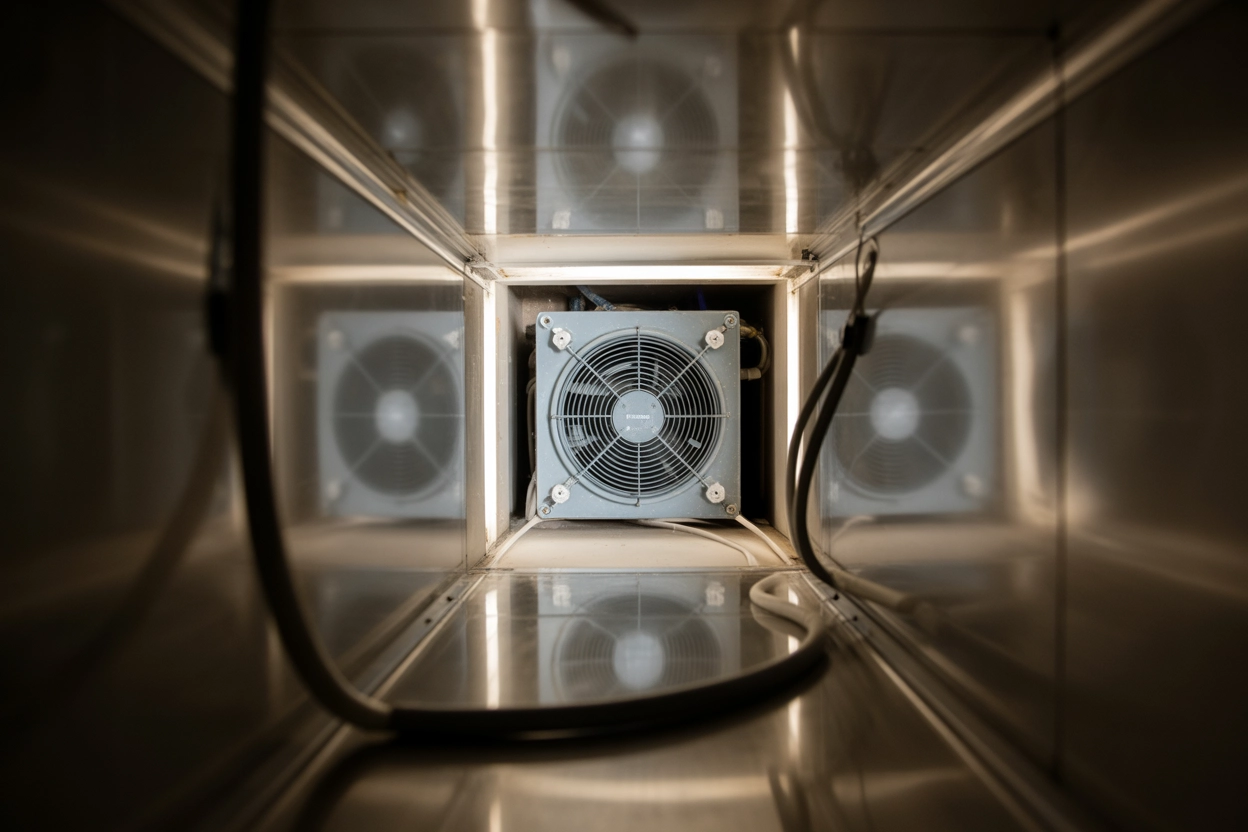

Механічне закріплення приладу у вентиляційному каналі
Процес починається з демонтажу декоративної панелі та підготовки отвору в стіні або стелі під діаметр патрубка, який зазвичай становить 100 або 125 міліметрів. Необхідно забезпечити вільний прохід для повітря без зайвих перешкод у каналі. Важливо.
Існує два основні методи фіксації корпусу. Класичний варіант передбачає використання саморізів, що йдуть у комплекті. Якщо свердління керамічної плитки є небажаним через ризик її розколювання, можна скористатися високоякісним полімерним клеєм або рідкими цвяхами. У такому випадку склад наноситься на зворотний бік фланця, після чого пристрій щільно притискається до поверхні. Важливо витримати час повного застигання клею перед запуском двигуна. При механічному монтажі за допомогою шурупів важливо не перетягувати кріплення, щоб не деформувати пластиковий корпус, що може призвести до появи сторонніх шумів під час роботи крильчатки. Правильно встановлений прилад повинен щільно прилягати до стіни без жодних перекосів. Це забезпечить не тільки естетичний вигляд, а й оптимальний розподіл повітряних потоків усередині вентиляційного каналу. Використовуйте рівень для ідеального позиціювання приладу відносно швів плитки чи кутів кімнати.
Важливо пам’ятати, що між корпусом приладу та стінками вентиляційного повітроводу не повинно бути жодних щілин. Наявність навіть мінімальних зазорів може призвести до виникнення зворотної тяги, через яку відпрацьоване повітря або сторонні запахи з інших квартир потраплятимуть у ваше приміщення. Для герметизації використовуйте спеціальні ущільнювачі або акриловий герметик, який надійно перекриє всі можливі шляхи для небажаного витоку повітряних мас. Це критично для правильної аеродинаміки системи.
Гумові ущільнювачі на корпусі гасять вібрації від двигуна, забезпечуючи тиху роботу на високих обертах приладу.
Тонке налаштування чутливості та часових інтервалів
На платі керування під декоративною кришкою розташовані змінні резистори, що називаються потенціометрами. Вони призначені для точного регулювання параметрів роботи. Обертання пластиковим шліцом за годинниковою стрілкою збільшує час роботи або поріг спрацювання датчика вологості. Для цих маніпуляцій слід використовувати спеціальну тонку викрутку, що входить до набору інструментів.
| Тип приміщення | Рекомендований час |
| Туалет / санвузол | 3 — 5 хвилин |
| Ванна кімната | 15 — 25 хвилин |
Виконуйте всі налаштування виключно при вимкненій напрузі. Це допоможе уникнути пошкодження компонентів статичним зарядом або випадковим коротким замиканням інструменту на платі керування. Уважність.
Оптимальний час роботи залежить від потужності витяжки та об’єму кімнати. Якщо після 15 хвилин дзеркала у ванній залишаються запотілими, варто збільшити інтервал таймера до максимуму. У моделях з гігростатом регулюється поріг спрацювання: зазвичай рекомендується встановлювати значення близько 60-70 відсотків. Це дозволяє приладу автоматично вмикатися при прийманні душу та вимикатися лише тоді, коли рівень вологи впаде до безпечної нормованої позначки, запобігаючи плісняві. Налаштування датчика здійснюється аналогічно часовим інтервалам за допомогою потенціометра.
Що визначає надійність функціонування встановленої витяжки?
Безперебійна робота вентилятора з таймером залежить від дотримання правил електробезпеки, точності вибору перерізу дротів та коректного виставлення часових режимів під конкретний об’єм приміщення. Чи варто вважати таку модернізацію складною, якщо врахувати всі нюанси комутації живлення? Виконана за всіма стандартами інсталяція не лише забезпечить комфортний мікроклімат, а й дозволить автоматиці самостійно дбати про свіжість повітря.
